Трубчатые снегозадержатели, кровельные ограждения, переходные мостики Borge

BORGE


Снегозадержатели

Снегозадержатели

Снегозадержатели – это один из наиболее важных элементов кровли. Они предназначены для защиты жильцов и их имущества от сходящего с кровли снега. Выбор снегозадержателей определяется типом кровли, углом наклона ската назначением и высотой здания. Отметим, что к наиболее важным местам размещения снегозадержателей относятся входы и въезды, так как именно там сходящий снег с наибольшей вероятностью может нанести вред людям и имуществу. Целесообразно устанавливать снегозадеожатели над мансардными окнами. Наиболее оптимальным вариантом считается установка снегозадержателей по всему периметру крыши.

Снегозадержатели трубчатые BORGE отлично подходят для большинства типов кровли: профнастил, металлочерепица, композитная и натуральная черепица, битумная и фальцевая кровля.

Трубчатый снегозадержатель небольшими порциями пропускает наледь и снег в пространства между трубками и кровлей, тем самым не допуская скопления на кровле больших снежных пластов.

Крепление снегозадержателя к кровле осуществляется посредством кронштейнов. Для различных кровельных материалов предусмотрены различные кронштейны, учитывающие особенности конкретного материала, что позволяет обеспечить надежное крепление, не допуская нарушения целостности кровли.

Снегозадержатели

Для металлочерепицы, битумной черепицы и профнастила.

  • Можно проводить монтаж и в готовую, и в строящуюся кровлю
  • Отсутствует необходимость создания дополнительных конструкций для монтажа снегозадержателя. Для профнастила и металлочерепицы монтаж проводится на стандартную обрешетку, шаг которой составляет 350мм или 400мм. Для гибкой черепицы монтаж проводится на сплошную обрешетку.
  • Снегозадержатель монтируется к кровле посредством универсального кронштейна, что позволяет обеспечить равномерное распределение нагрузки на стропильную систему и защиту снегозадержателя от «вырывания».
  • Снегозадержатель поставляется в комплекте с набором уплотнителей различной толщины, что дает возможность обеспечить герметичный крепеж и для гибкой черепицы, и для профнастила.
  • Стандартные цвета: RAL 3011 (коричнево-красный), RAL 3005 (красное вино), RR29 (кирпично-красный), RR11 (темно-зеленый), RAL 6005 (зеленый мох), RAL 8017 (коричневый шоколад), RAL 7024 (серый графит), RR 32 или RAL 8019 (серо-коричневый), RAL 5005 (сигнальный синий). Возможно окрашивание снегозадержытеля в любой из цветов RAL.
Снегозадержатели

Для композитной черепицы.

  • Можно проводить монтаж и в готовую, и в строящуюся кровлю
  • Крепление снегозадержателя осуществляется посредством универсального кронштейна, который скрытно закрепляется под верхним модулем черепицы при помощи опорной доски (20мм*100мм). Применение опорной доски обеспечивает оптимальное распределение нагрузки на стропильную систему и защиту опор снегозадержателя от «вырывания».
  • Возможность протечек полностью исключена, так как крепление снегозадержателя не создает дополнительные отверстия в кровле.
  • Для придания строению законченного вида снегозадержатель окрашивается в цвет кровли.
  • Стандартный цвет – RAL 8017 (коричневый шоколад). Возможно окрашивание снегозадержателя в любой из цветов RAL.
Снегозадержатели

Для керамической, цементно-песчаной черепицы и сланца

  • Можно проводить монтаж и в готовую, и в строящуюся кровлю
  • Монтаж осуществляется при помощи дополнительного опорного бруса (50мм*100мм). Использование бруса обеспечивает оптимальное распределение нагрузки на стропильную систему, защиту опор снегозадержателя от «вырывания» и защиту черепицы от раскалывания под давлением снега.
  • Снегозадержатель монтируется к кровле при помощи специального кронштейна, обеспечивающего высокую надежность на отрыв. Ребро жесткости позволяет защитить снегозадержатель от разгибания под действием статической нагрузки. Форма кронштейна не позволяет закрепить его под верхним рядом, тем самым обеспечивая правильный монтаж и распределение нагрузки от снега на обрешетку и на нижний край черепицы, не допуская распределение нагрузки на середину черепицы. Такая форма кронштейна не допускает поломки черепицы даже в случае высокой снеговой нагрузки.
  • Стандартный цвет - RAL 8017 (коричневый шоколад).
Снегозадержатели

Для фальцевой кровли.

  • Установка снегозадержателя не требует проделывания в кровле дополнительных отверстий.
  • В комплекте с каждый из кронштейнов снегозадержателя идут 2 пластины, независимо и крепко фиксирующие кронштейн на любом из типов фальца.
  • Симметричность универсального кронштейна дает возможность устанавливать его без лишних нервов и на «левый» и на «правый» фальц.
  • Овальные отверстия для крепежных болтов позволяют выполнять регулировку высоты установки кронштейна в диапазоне 3,5 см, что соответствует 99% всех кровель, используемых в РФ.
  • Стандартные цвета: RR29 (кирпично-красный), RAL 8017 (коричневый шоколад), RAL 3005 (красное вино), RAL 3011 (коричнево-красный), RAL 6005 (зеленый мох), RR11 (темно-зеленый), RR 32 или RAL 8019 (серо-коричневый), RAL 7024 (серый графит), RAL 5005 (сигнальный синий). Возможно окрашивание снегозадержателя в любой из цветов RAL.

Расчет снегозадержателей

Для правильно просчитывания снегозадерживающей системы необходима не только установка снегозадержателей по определенным точкам, но и верное определение параметров снеговой нагрузки, в соответствии с чем и определяется необходимое количество подобных конструкций.

Это означает, что оптимальным считается вариант монтажа снегозадержателей по всем краям крыши. Наряду с этим довольно часто бывает достаточно установить такие приспособления в один ряд, чтобы препятствовать лавинообразному снежному сходу и образованию сосулек.

В таких ситуациях выполнить грамотное проектирование с расчетами длины не является трудной задачей. Однако в случае существенной длины ската, а также в климатических широтах с обильными снегопадами потребуется дополнительная подстраховка в виде второго и даже третьего ряда снегозадержателей.

Для определения необходимого количества подобных приспособлений используются СНиП 2.01.07-85* "Нагрузки и воздействия".

Определение оптимального числа снегозадержателей:

Первый шаг. Замерьте длину всего свеса вашей крыши. Такой параметр поможет просчитать необходимый общий метраж снегозадержателей. Оптимальный вариант монтажа снегозадержателей – на всем периметре крыши.

Второй шаг. Установите угол наклона, для чего лучше всего воспользоваться специальным угломером, при его отсутствии придется освежить свои познания в арифметике и тригонометрии.

Третий шаг. Определите длину ската.

Четвертый шаг. Получите информацию о средних показателях снеговых осадков в вашем регионе (см. Приложение 5 к СНиП 2.01.07-85).

Пятый шаг. Проведите сопоставление полученной информации с параметрами крыши с приведенной ниже таблицей, что позволит установить оптимальное количество рядов снегозадерживающих приспособлений и определенного расстояния для кронштейнов.

В случае, если у вас длина ската получилась больше, чем значения в таблице, то однозначно потребуется установку двух и больше рядов. При меньших показателях – можно обойтись и одним рядом.

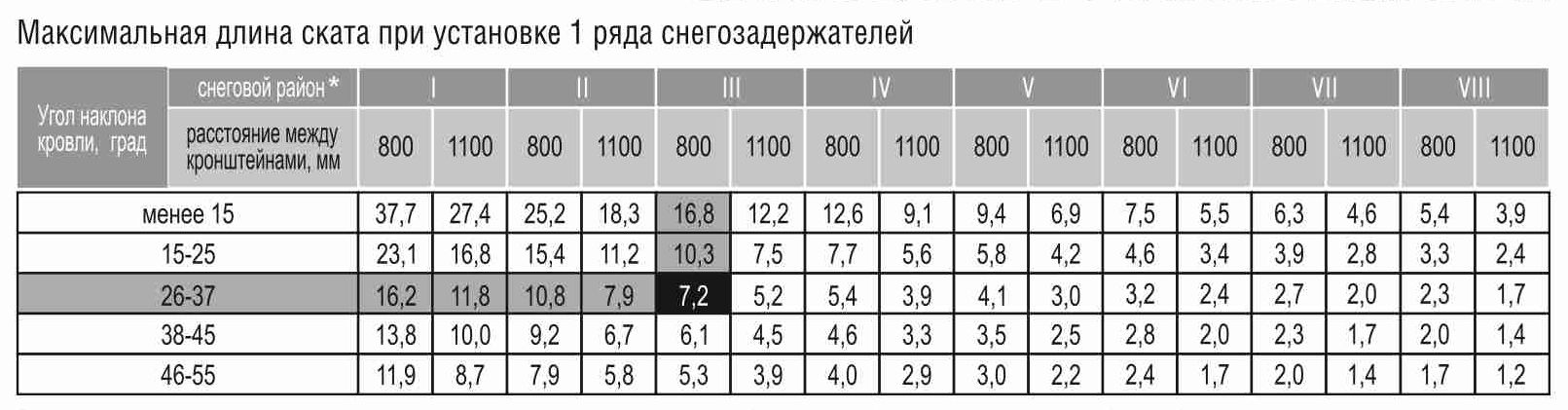

Максимальная длина ската при установке 1 ряда снегозадержателей

Пример. Москва - третий снеговой регион, кровля имеет угол наклона 35 градусов, скат длиной 7 метров. На пересечении имеется показатель - 7,2 метра. Это означает, что одного снегозадерживающего ряда вполне достаточно, с установкой кронштейнов каждые 80 см.Если устанавливать кронштейны на большее расстояние, то необходимо два и больше рядов.

Шестой шаг. Установите общую длину снегозадерживающей защиты и просчитайте количество трехметровых и метровых снегозадержателей на каждый скат крыши.

Седьмой шаг. Сложите все длины для скатов и умножьте на определенное число снегозадерживающих рядов.

Переходные мостики

Изготавливаются в виде горизонтальной платформы, закрепляемой в таком же положении на крыше и позволяющей передвигаться по ней параллельно свесам и коньку. Облегчают доступ к любым конструкциям, размещаемым на кровле: вентиляционным трубам и дымоотводящим приспособлениям, антеннам телекоммуникаций и наружным блокам систем кондиционирования, практически к любой точке крыши для выполнения обслуживающих и ремонтных работ.

Переходные мостики
  • Монтируются на любое кровельное покрытие
  • Востребованы не только на готовой, но и на строящейся кровле
  • Кронштейны для регулировки способствуют расположению приспособления в горизонтальном положении вне зависимости от угла наклона кровельной конструкции - от 0 до 50 градусов
  • Благодаря наличию противоскользящих зубцов на платформе не скапливается снег, что позволяет передвигать ее даже после сильного снегопада
  • Стандартные размеры: ширина 45 см, длина мостка 1,5 м либо 3 м
  • Состоит комплект из: платформы мостика, кронштейнов для кровли и для регулирования, крепежного комплекта и установочной инструкции
  • Допускается дополнительное включение в комплект рельса безопасности и ограждения для кровли
  • Стандартные окраски: вино красное (RAL 3005), мох зеленый (RAL 6005), шоколад коричневый (RAL 8017), серо-коричневый (RR 32). Предусмотрено по персональному заказу и окрашивание в различный цвет RAL.

Расчет переходного мостика

Для определения количества переходных мостиков используется следующая схема:

Первый шаг. Обозначьте все конструкции крыши, к которым необходимо обеспечить доступ (вентиляционные трубы, телеантенна и т.п.)

Второй шаг. Определитесь, для доступа к каким точкам крыши будет необходим переходной мостик. В некоторых случаях проще обеспечить доступ непосредственно с балкона или земли посредством лестницы для фасадов (см. расчет лестницы для фасада) либо с помощью лестницы для кровли (см. расчет лестницы для кровли)

Третий шаг. Оцените продолжительность переходного мостика, которая потребуется для доступа во все обозначенные точки крыши. Расчет следует осуществлять, беря во внимание размещение фасадных и кровельных лестниц. Это немного для того, чтобы переходный мостик послужил платформой для создания полотна безопасного перемещения по крыше в сочетании со всеми иными конструкциями и приспособлениями.

Четвертый шаг. Рассчитайте оптимальное количество модулей. Подобные приспособления обладают стандартными габаритами: три метра и 1,5 метра. Вследствие своей конструкции все модули Борге могут объединяться, а в случае необходимости – обрезаны (посредством электролобзика) до необходимых параметров.

Пример, для длины от верхней точки и до края свеса 4 м, для чего Вам достаточно использовать один трехметровый модуль с модулем 1,5 м, предварительно обрезанным до метровой длины.

Пятый шаг. Подберите соответствующие кровельные кронштейны. Выбор зависит от типа кровельного покрытия (композитной черепицы/штучной черепицы/металлочерепицы/фальца), в соответствии с чем используются подходящие кронштейны Просчитайте число кронштейнов для монтажа мостика. В частности, для полутораметрового модуля необходимы два кронштейна, для трехметрового модуля - 4 шт. В комплектацию включен и соответствующий кровельный крепеж.

Кровельное ограждение

Кровельное ограждение

Предотвращает риск падения в момент выполнения ремонтных либо обслуживающих мероприятий на крыше зданий. Ограждения для кровли укрепляются по всему краям крыши, монтируются к ее скату, парапету либо непосредственно к кровельным мостикам.

  • Изготавливаются в трех модификациях: покрытые цинком без окрашивания, с окрашиванием либо выполненные из окрашенного в черный цвет металла
  • Состоит комплект из: горизонтальных труб ограждения, вертикальных стоек, крепежных и регулировочных кронштейнов для крыши, крепежного комплекта и установочной инструкции.
  • Допускается дополнительное включение в комплект конструкции снегозадерживающими трубами
  • Стандартные размеры: высота ограждения 0,9-1,2 м, длина 2 м
  • Стандартные окраски: вино красное (RAL 3005), мох зеленый (RAL 6005), шоколад коричневый (RAL 8017), серо-коричневый (RR 32). Предусмотрено по персональному заказу и окрашивание в различный цвет RAL.
